Провод СИП
СИП (cамонесущий изолированный провод) — тип провода, предназначенного для передачи и распределения электрической энергии в воздушных силовых и осветительных сетях напряжением до 0,6/1 кВ или до 35 кВ.
Схема применения и конструкция провода
В основном применяется радиальная схема распределения от понижающих трансформаторных подстанций 10/0,4 кВ, которая построена с использованием самонесущих изолированных проводов, подвешенных на деревянных опорах. Эта система была разработана финскими сетевыми компаниями совместно с производителями оборудования в 60-х годах, как альтернатива традиционным неизолированным проводам и кабельным линиям, подвешенным на тросах.
В финских сетях в основном применяется система СИП, состоящая из трёх изолированных фазных проводов, навитых вокруг неизолированного нейтрального несущего провода. Изоляция проводников выполнена из полиэтилена низкого давления LDPE (англ. low density polyethylene) или сшитого полиэтилена XLPE (англ. cross-linked polyethylene). Для подвески таких проводов требуются крюки, поддерживающие зажимы, анкерные зажимы и прокалывающие зажимы. Воздушные линии, в основном, монтируются на деревянных опорах (Пропитанные деревянные опоры используются в электрических сетях более ста лет; срок службы качественно изготовленной деревянной опоры превышает нормативный срок службы воздушной линии в целом. В Финляндии сегодня установлены и находятся в эксплуатации более 7 миллионов деревянных опор).
Сети 0,4 кВ выполняются трёхфазными, четырёхпроводными. Линия состоит из 1—5 изолированных проводов, навитых вокруг несущего проводника из алюминиевого сплава. Несущий проводник используется в качестве нейтрального провода. Несущий проводник может быть как голым, так и изолированным. Нейтральный провод заземлён на ТП и в конце каждой ветви или линии длиной более 200 м или на расстоянии не более 200 м от конца линии или ветви, где подключена нагрузка.
Самонесущие изолированные провода, в отличие от проводов неизолированных, имеют изолирующее полиэтиленовое покрытие на фазных проводах и, в зависимости от модификации, имеют или не имеют подобное покрытие на несущем нейтральном проводе. Кроме того, есть разновидность СИП без несущего провода, у которой все четыре провода изолированы. Все три системы СИП на сегодняшний день являются равноправными, поскольку они одинаково широко получили распространение в десятках стран.
Преимущества СИП состоят в том, что при его использовании:
- обеспечивается работа линий электропередач даже при схлёстывании проводов
- уменьшается ширина просеки; в городе требуется меньшая полоса отчуждения земли;
- применение СИП снижает эксплуатационные расходы до 80 %;
- затрудняется возможность незаконных подключений для кражи электроэнергии;
Марки:
- СИПТ-1 (СИП-1) — все жилы, за исключением нулевой несущей жилы, имеют изоляционный покров из термопластичного светостабилизированного полиэтилена
- СИПТ-2 (СИП-1А) — все жилы, в том числе нулевая несущая жила изолированы
- СИП-1 — жилы, за исключением нулевой несущей жилы, имеют изоляционный покров из термопластичного светостабилизированного полиэтилена
- СИП-2 — жилы, за исключением нулевой несущей жилы, имеют изоляционный покров из сшитого светостабилизированного полиэтилена (полиэтилен с поперечными молекулярными связями)
- СИП-2А — все жилы, в том числе нулевая несущая жила имеют изоляционный покров из сшитого светостабилизированного полиэтилена (полиэтилен с поперечными молекулярными связями)
- СИП-3 — одножильный провод, в котором токопроводящая жила выполнена из уплотненного сплава или уплотненной сталеалюминевой конструкции проволок и имеет изоляционный покров из сшитого светостабилизированного полиэтилена

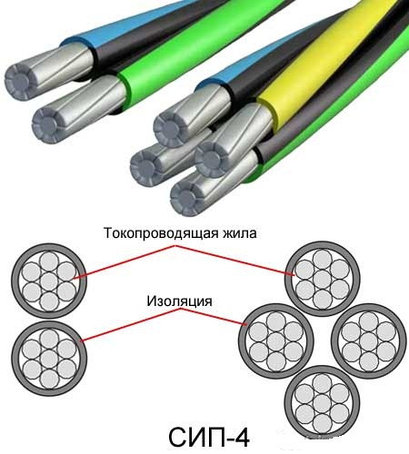

- СИП-4 — все жилы имеют изоляционный покров из термопластичного светостабилизированного полиэтилена (отдельная несущая жила отсутствует)
- СИП-5 — все жилы имеют изоляционный покров из сшитого светостабилизированного полиэтилена (полиэтилен с поперечными молекулярными связями). Провод может состоять из 2-х и более жил. В конструкции провода СИП-5 отдельная несущая жила отсутствует.
После введения ГОСТ Р 52373-2005:
- Изоляция ― из термопластичного светостабилизированного полиэтилена
- Несущая жила ― из алюминиевого сплава
- СИП-1 ― с неизолированной несущей жилой
- СИП-2 ― с изолированной несущей жилой
- СИП-3 ― с защитной изоляцией (6-35 кВ)
- СИП-4 ― без нулевой несущей жилы (только 16 и 25 мм2)
