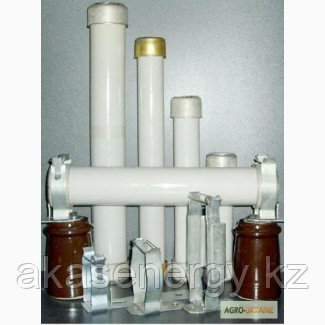

Предохранители высоковольтные и патроны токоограничивающие типа ПКТ, ПКН изготавливаются по ГОСТ 2213-79



Электрические характеристики и габаритные размеры патронов.

Плавкие предохранители являются наиболее распространенным средством защиты электрических присоединений (кабельных и воздушных) и машин от перегрузки и тока короткого замыкания. Основными местами установки и применения плавких предохранителей являются электрические щиты и сборки различного напряжения, защита различных силовых и измерительных трансформаторов (например, трансформаторов напряжения типа НТМИ, НКФ) со стороны высокого напряжения. Широко используются предохранители в сетях от 0,4 до 35 кВ в сетях однофазного и трехфазного переменного тока частоты 50 и 60 Гц, постоянного тока различного напряжения.

Для любого типа предохранителей основным элементом является плавкая вставка-патрон предохранителя, которая включается последовательно в цепь защищаемого устройства. Также в состав конструкции предохранителя входит корпус из изолирующего материала и контактная часть для установки и закрепления предохранителя в цепи. Устанавливаются предохранители в специальных контактах на изоляторах.

Для всех типов предохранителей, представленных у нас, наполнителем  является кварцевый песок (содержание оксида кремния — не менее 98 %, влажность не выше 3 %). Предварительно песок просушивается при 120—180 °С, его зерна имеют отличные характеристики теплопроводности и большую охлаждающую поверхность. Электрическая дуга горит в узком канале, между зернами песка. При больших токах КЗ вольт-амперная характеристика растет, ток резко уменьшается и электрическое устройство защищается от пробоя изоляции и повреждений.

По типам предохранителей различают несколько вариантов, соответственно классам напряжения. Для электроустановок до 1000 В применяются предохранители типа ПН-2 и ПН-0,1. Свыше 1000 В  —предохранители высоковольтные ПКТ (П — предохранитель, К — с кварцевым наполнителем, Т —защита трансформаторов), в состав которых входят патроны ПКТ с фарфоровым корпусом и латунными колпаками, они предназначены для защиты трансформаторов (3—10 кВ) с высокой стороны. Наполнитель — кварцевый песок, плавкий элемент из медной или нихромовой (предохранители ПКН).

Применение предохранителей высоковольтных ПКТ  возможно в районах с умеренным климатом (климатическое исполнение «У» по категории 1 в исполнении У1) и умеренно-холодным климатом в исполнении УХЛ (УХЛЗ), что удовлетворяют требованиям нормативных документов.
Срабатывание предохранителей типа ПКТ и их патронов ПТ основано на плавлении калиброванной проволоки при прохождении через нее силы тока больше номинального значения. С увеличением значения тока уменьшается время плавления проволоки (вставки).

Электрическая дуга в высоковольтных предохранителях, при этом, гасится в пространстве между зернами кварцевого песка. При коротком замыкании величина тока большая и вставка плавится за время меньше полупериода частоты, потому  ток КЗ не успевает достигнуть своего максимального значения, этим самым патроны предохранителей ПКТ выполняют токоограничивающую функцию в условиях отключения короткого замыкания.

Комплектность ПКТ

В комплект ПКТ входит комплект контактов, два опорных изолятора, патрон токоограничивающий ПТ. Все патроны типа ПТ сертифицированы и полностью соответствуют нормативам и госстандартам.

Типоисполнение патрона

Uном., кВ

Iном., А

Iоткл., кА

Длина патрона, мм

Диаметр колпака, мм

ПТ 1.1

10

2;3,2;5;8;10; 16;20;31,5

12,5;31.5

412

55

ПТ 1.1

6

2;3,2;5;8;10; 16;20;31,5

20;40

312

55

ПТ 1.2

10

31,5;40;50

12,5;31.5

464

72

ПТ 1.2

6

31,5;40;50;80

31,5;20

364

72

ПТ 1.3

10

80;100

12,5;20;31.5

464

72

ПТ 1.3

6

80;100;160;

20;31.5

364

72

ПТ 1.4

10

100;160;200

12,5;20;31.5

464

72

ПТ 1.4

6

160;200;315

20;31.5

364

72

ПН-0.1

6;10

-

-

212

55





Габаритные, установочные и присоединительные размеры предохранителей ПКТ 101,102,103 (исполнение УЗ)

Тип

Размеры, мм

Масса, кг

L

L1

A1

A

H

H1

B

d

ПКТ 101-6

420

312

396±2

285±1

176

109±2

77

10

3,9 (1,4)*

ПКТ 101-10

520

412

496±2

385±1

196

120±2

82

10

4,9 (1,8)*

ПКТ 102-6

466

364

330±1

442±2

215

100±1

84

М10

5,0 (2,3)*

ПКТ 102-10

566

464

430±1

542±2

235

120±1

84

М10

6,3 (2,91)*

ПКТ 103-6

466

364

330±1

442±2

290

100±1

84

М10

7,3 (4,5)*

ПКТ 103-10

566

464

430±1

542±2

310

120±1

84

М10

9,2 (5,8)*

*В скобках указана масса заменяемого элемента предохранителя
