АВБбШв 4х35

Описание кабеля АВБбШв 4х35 (ож) (1кВ)

Кабель АВБбШв-1 4х35 (ож) ― кабель с проводящими жилами из алюминия (от 1 до 5) сечением от 2,5 до 625 кв.мм в зависимости от типа жилы (одножильная, многожильная). В АВБбШв 4х35 (ож) есть бронированный слой из стальных лент, который препятствуют механическим воздействиям. АВБбШв 4х35 (ож) (1кВ) ― рассчитан на электрические установки с напряжением переменного тока до 1кВ частотой 50Гц или с напряжением постоянного тока до 2,5кВ.

Расшифровка силового кабеля АВБбШв 4х35 (ож) (1кВ)

• А ― Алюминиевая токопроводящая жила
• В ― Изоляция жил из поливинилхлоридного пластиката
• Б ― Броня из двух стальных лент
• б ― Без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
• Шв ― Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката

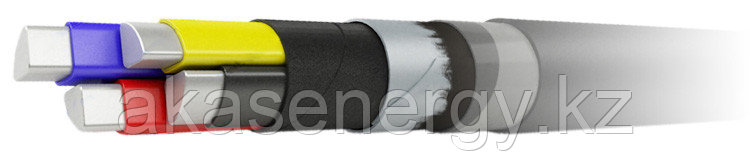

Элементы конструкции кабеля АВБбШв 4х35 (ож) (1кВ)

1. Алюминиевая токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:
2. - одножильная сечением от 2,5 до 625 кв. мм, ― многожильная сечением от 2,5 до 240 кв. мм;
3. Изоляция из ПВХ пластиката, маркировка жил:
4. - цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая; ― цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
5. Поясная изоляция из ПВХ лент;
6. Броня из двух стальных или стальных оцинкованных лент;
7. Битум (для сечений свыше 6 кв. мм);
8. Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм);
9. Шланг из ПВХ пластиката.

Область применения кабеля АВБбШв 4х35 (ож) (1кВ)

Кабель АВБбШв 4х35 (ож) можно прокладывать в земле, даже если по составу она химически активна по отношению к металлу (высокая коррозионная активность). Также АВБбШв 4х35 (ож)в разрешено монтировать вблизи трамвайных и железнодорожных путей электрифицированных железных дорог,которые являются источником блуждающего тока в земле.Кабель нельзя подвергать растягивающим нагрузкам, так как броня состоит из стальных лент, которые в результате подобных нагрузок могут не выдержать,поэтому кабель монтируют в наклонном и горизонтальном положении. Кабель можно использовать на открытом воздухе, стоек к климатическим внешним воздействиям. АВБбШв 4х35 (ож) разрешено прокладывать в местах с повышенной взрывоопасностью, такие как лаборатории, резервуары с легковоспламеняемыми газами(газгольдеры), эстакады для слива или налива горючих жидкостей и т.д. (соответствующие классы зон взрывоопасности B-I6, B-Ir, B-II, В-На.). Устойчив к перепадам температур (минимальная -50, максимальная +50), что позволяет использовать его в любых климатических зонах, от тропиков до умеренного и холодного климатов. Кабель влагостоек,поэтому его используют даже в полузатопленных подвалах, канализационных шахтах и т.д.
