АПвБбШп(г) 4х120 (ож)-1

Расшифровка кабеля АПвБбШп 4х120 (ож)

• А ― Алюминиевая токопроводящая жила;
• Пв ― Изоляция жил из сшитого полиэтилена;
• Б ― Броня из двух стальных лент;
• б ― Без подушки предохраняющей изоляцию от коррозии и механических повреждений лентами или проволоками брони;
• Шп ― Защитный покров в виде выпрессованного шланга из полиэтилена.

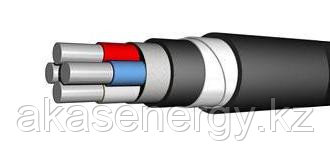

Элементы конструкции кабеля АПвБбШп 4х120 (ож)

1. Токопроводящая жила из алюминия, количество жил: 3+1, 4, 5. Сечение жил от 4 до 240 мм2 (однопроволочная жила ― ОЖ), от 25 до 240 мм2 (многопроволочная жила);
2. Изоляция из сшитого полиэтилена (цветовая маркировка жил);
3. Сердечник;
4. Скрепляющая обмотка (для кабелей сечением 50мм2 и выше);
5. Поясная изоляция из полиэтилена или ПВХ пластиката;
6. Броня из двух стальных оцинкованных лент;
7. Защитный шланг из полиэтилена.

Область применения кабеля АПвБбШп 4х120 (ож)

Кабель АПвБбШп имеет защитный покров, включающий в себя две стальные оцинкованные ленты, которые перекрывают друг друга. Защитный шланг выполнен из впрессованного полиэтилена.

Кабель АПвБбШп с сечением 4х120 (ож) может применяться для прокладки не только на суше, но и воде, на высотах до 4,3 км. Предназначается для горизонтальных, наклонных, а также вертикальных трасс, расположенных преимущественным образом в районах с умеренным или же холодным климатом.

Кабель устойчив к агрессивной химической среде. За исключением вероятности просадки грунта, не имеет ограничений в прокладке.

Условия эксплуатации:

• может пролегать в земле с различными степенями коррозийной активности (низкая, средняя, высокая) при наличии блуждающих токов или отсутствии оных;
• подходит для использования в грунтах, обладающих повышенной влажностью, и в водах;
• не должен подвергаться значительному растягиванию на протяжении длительного времени.

В условиях аварийного режима, продолжительность которого не должна составлять более чем шесть часов в сутки, допустимая температура нагрева жил составляет +130°С.
