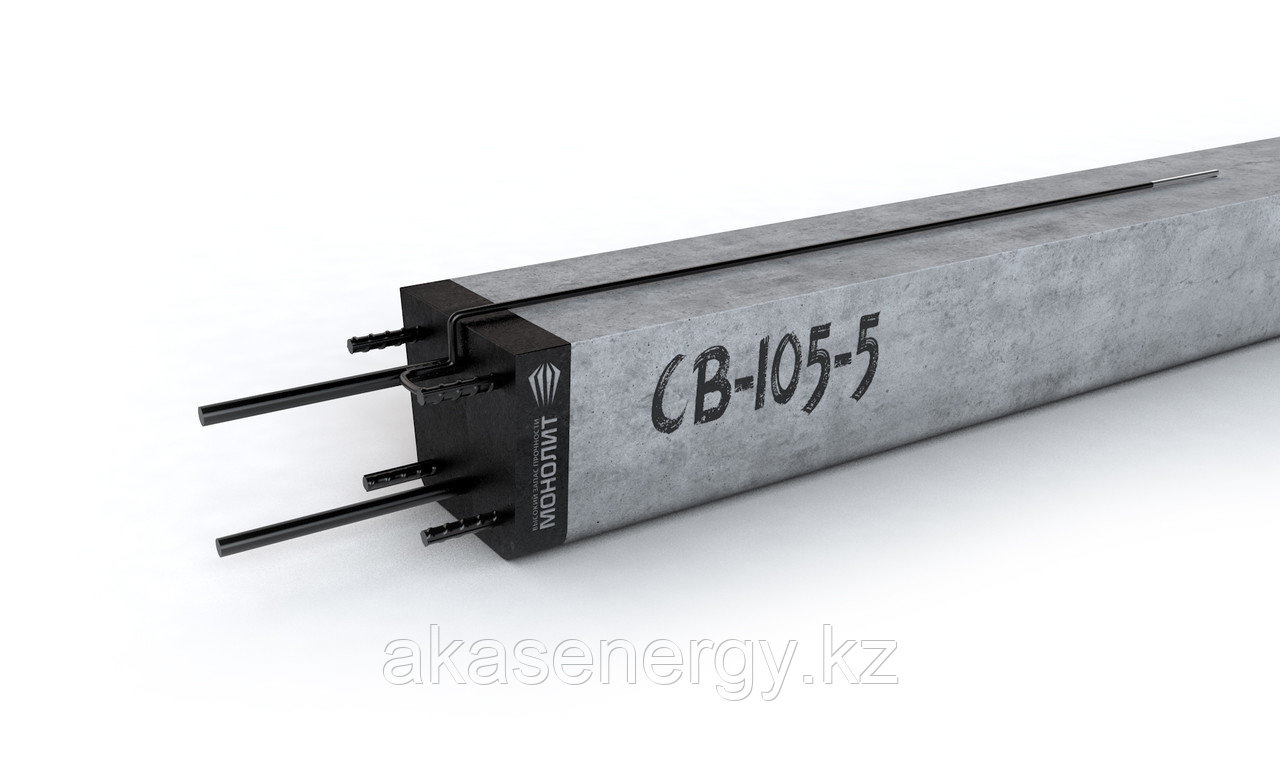

Стойка СВ-105-5
Цену уточняйте
- В наличии
Стойка СВ-105-5В наличии
Цену уточняйте
+7 (717) 225-69-85
Городской- +7 (775) 313-58-33Елизавета
- +7 (702) 445-02-72Айым
- +7 (778) 611-08-73Сатбай
возврат товара в течение 14 дней по договоренности
Основная сфера применения.
Железобетонные стойки вибрированные СВ 105-5 разрабатывают и используют при прокладке и обустройстве линий электропередач напряжением от 0,4-10 кВт, а также при проведении монтажных работ осветительных электросетей. Применять данные изделия можно в различных средах, в том числе в условиях повышенной сейсмоактивности (вплоть до 7-9 баллов по шкале Рихтера), а также в ветреных районах l-lV типа, а также в условиях гололеда.
Заглублять переходные стойки СВ 105-3,5 можно в различные грунты, в том числе с повышенной кислотностью. Так как стойки проходят специальную обработку, то они служат достаточно долго, не разрушаясь и не теряя своих эксплуатационных характеристик. СВ 105-5 применяют для таких типов опор, как анкерно-угловые и промежуточные, на которые подвешивают провода воздушных ЛЭП.
Железобетонные столбы воспринимают существенные нагрузки, в основном это вырывающие деформации, поэтому для технологии изготовления данных элементов используют специальные бетоны, а также для соблюдения требований по прочности и долговечности стойки СВ 105-5изготавливают унифицированными. Заявлен срок эксплуатации вибрированных стоек не менее чем 50-75 лет. Кроме этого, железобетонные стойки в зависимости от условий и требований проекта совместно используют такие изделия, как анкера цилиндрические АЦ-1 и плиты опорно-анкерные тип П.
Обозначение маркировки изделий.
Стойки железобетонные для опор ЛЭП СВ 105-5 маркируют согласно действующему Стандарту – Серии 3.407.1-136 и ГОСТ 23613-79, указывают тип изделия СВ – стойка вибрированная, и размерная группа – 10500 мм.х205 мм.х280 мм. , где:
1. 10500 мм. – длина или номинальная высота изделия;
2. 205 мм.х280 мм. – сечение изделия.
Дополнительно должны быть указаны такие параметры, как:
1. Расчетный изгибающий момент – 3,5 тс*м.;
2. Геометрический объем – 0,588 м3. ;
3. Масса изделия – 1185 кг. ;
4. Объем бетона на одну стойку составляет 0,47 м3. .
Маркировка наносится на боковую сторону стойки несмываемой черной краской, дополнительно наносят дату изготовления партии, товарный знак производителя и массу элемента.
Материалы и характеристика изделий.
Стойки железобетонные изготавливают по технологии вибропрессования. За счет высокого уплотнения бетонной смеси, изделия получают с высокими прочностными характеристиками. В качестве сырья используют тяжелые бетоны, мелкофракционный песок и гранитный щебень. Все это позволяет повысить морозостойкость и надежность стоек СВ 105-3,5 при длительной эксплуатации.
Основные характеристики бетона по ГОСТ 26633, а также в соответствии с установленными требованиями ТУ 5863-002-00113557-94:
1. Марка по прочности на сжатие – М300;
2. Класс бетона по прочности – не менее В25;
3. Морозостойкость – 200 циклов замораживания-размораживания, применение может осуществляться в условиях критически низких температур, до -55 градусов по Цельсию включительно;
4. Водонепроницаемость – марка W4, дополнительно выполняют гидрофобную защиту.
Для обеспечения прочности СВ 105-5 армируют согласно ГОСТ 23613-79. В качестве арматуры используют предварительно напряженные стальные прутки класса А-III, Ат-I, Ат-VI, Ат-V диаметром 10-14 мм. (некорродирующий металл для внешних петель и закладных деталей – болты, при помощи которых крепят изделия к фундаменту). В нижней части изделия используется проволочная арматура с обратной конусностью. Сталь и бетон обрабатывают специальными антикоррозионными составами.
Хранение и транспортировка.
Стойки вибрированные СВ 105-5 транспортируют при помощи спецтранспорта. Все торцы должны быть ориентированы в одну сторону. Машинная норма составляет – 17 изделий. При перевозке все элементы надежно фиксируют и прокладывают деревянными досками. Хранят стойки в штабелях, также прокладывая послойно деревянные доски или подкладки.
дки.
Характеристики
| Основные | |
|---|---|
| Страна производитель | Казахстан |
| Пользовательские характеристики | |
| Производитель | Нур-Строй ЛТД |
Информация для заказа
- Цена: Цену уточняйте
