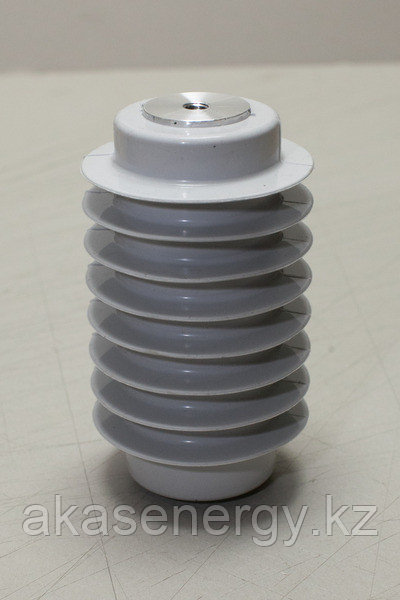

Ограничитель перенапряжения ОПН-10 (ОПНп-10)

Наименование параметра

Норма для U _нр, кВ *⁾

11,5

12,0

11,5

12,0

1. Класс напряжения сети, кВ

10

2. Наибольшее длительно допустимое рабочее напряж., кВ

11,5

12,0

11,5

12,0

3. Номинальное напряжение ограничителя, кВ

14,4

15,0

14,4

15,0

4. Номинальный разрядный ток, кА

10

5. Пропускная способность ограничителя (значение ампл прямоугольного импульса тока длительностью 2000 мкс), А

400

500

6. Остающееся напряжение при токе грозовых перенапряжений с амплитудой, кВ, не более:

                 5000 А

               10000 А

36,0

38,2

37,0

39,9

34,6

37,1

35,5

38,7

7. Остающееся напряжение при токе коммутационных перенапряжений на волне 30/60 мкс с ампл., кВ, не более:

                250 А

                500 А

30,1

31,7

31,5

33,0

28,6

30,4

29,9

31,7

8. Остающееся напряжение при импульсах тока 1/10 мкс с амплитудой 10000 А, кВ, не более

43,0

45,0

42,4

44,3

9. Пропускная способность ограничителя:

а) 18 импульсов тока прямоугольной формы длительностью 2000 мкс с амплитудой, А

б) 20 импульсов тока 8/20 мкс с амплитудой, А

в) 2 импульса большого тока 4/10 мкс с амплитудой, кА

400

10000

65

500

10000

100

10. Удельная поглощаемая энергия одного импульса,   кДж/кВ(U _нр), не менее

2,0

2,7

11.Масса не более, кг

1,4

12.Высота, мм

160+5

13.Длина пути утечки внешней изоляции, см, не менее

25
