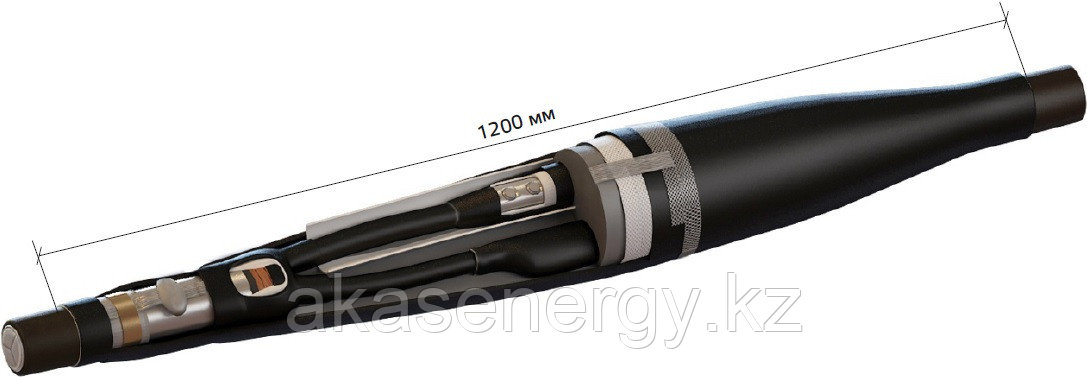

Муфта соединительная 3СТП-10-25/50

 Муфты соединительные термоусаживаемые типа 3СТП-10 предназначены для соединения 3-х жильных кабелей на напряжение 6/10кВ, частотой 50 Гц, с бумажной маслопропитанной изоляцией, с бронелентами или без них, с алюминиевыми или медными жилами сечением от 25 до 240мм² типа: ААБ2Л, ААБЛГ, ААШНГ, ААШП, АСБ, АСБ2Л, СБ, АСБГ, СБГ, АСБШВ. Муфты могут быть использованы в земле, на эстакадах и в кабельных каналах. Эксплуатируются муфты при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС. Муфты соответствуют ГОСТ 13781.0-86, СТО 00081866-001-2009, ТУ 3599-001-60707993-2009.
     Муфты комплектуются всеми необходимыми материалами для монтажа. Используемые термоусаживаемые компоненты (кроме маслоотделительных трубок) имеют клеевой подслой. Герметизация корешков муфты выполняется с помощью специальной ленты выравнивания напряженности электрического поля и термоусаживаемых перчаток. На жилы кабеля устанавливаются маслоотделительные трубки. Токоведущие жилы кабелей соединяются четырехболтовыми соединителями со срывными головками и обеспечивают надежный электрический контакт. Далее соединители покрываются пластинами выравнивания напряженности электрического поля. Изоляция соединителей создается с помощью термоусаживаемых трубок. Межфазное пространство заполняется распоркой и специальной термоплавкой мастикой. Поверх тела муфты усаживается трубка восстановления оболочки, обеспечивающая герметизацию муфты. Бронеленты и металлические оболочки кабелей соединяются с помощью заземляющего проводника. Заземляющий проводник присоединяется комбинированным способом с помощью припоев и металлических пружин постоянного давления. Экранирование муфты выполняется с помощью медной луженой сетки. Наружный термоусаживаемый кожух обеспечивает дополнительную герметизацию и механическую защиту. Монтаж муфты осуществляется с помощью газовой горелки или технического фена.
