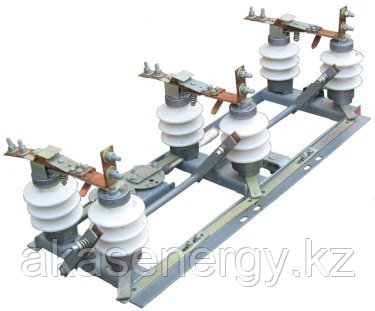

Разъединитель РЛНД-1-10Б/400 УХЛ1
Разъединители трехполюсные РЛНД 10/400 предназначены для универсального использования в высоковольтных сетях и на открытых подстанциях переменного тока частотой 50 Гц секционирования сетей и отсоединения от сети потребителей без тока нагрузки, для образования видимого промежутка в линии.
Структура условного обозначения разъединителя РЛНД-1-10Б/400 УХЛ1
• Р – разъединитель
• Л – линейный
• Н – наружной установки
• Д – две опорно-изоляционные колонки
• 1– количество заземляющих ножей
• 10 – номинальное напряжение, кВ
• Б – исполнение изоляции по ГОСТ 9920-89
• 400 – номинальный ток, А
• УХЛ1– климатическое исполнение и категория размещения по ГОСТ 15150-69
Технические данные разъединителя РЛНД-1-10Б/400
Наименование Единица измерения Значение
Номинальное напряжение кВ 6-10
Наибольшее рабочее напряжение кВ 12
Номинальный ток А 400
Ток термической стойкости:
для ножей заземления в течение 1 с кА 10
для главных ножей в течение 3 с кА 10
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости) кА 25
Длина пути утечки внешней изоляции, не менее см 30
Допустимая механическая нагрузка на выводы с учетом влияния ветра и гололеда, не менее Н 200
Электрическое сопротивление главного контура Ом 175×10-6
Наибольшее усилие, прилагаемое к приводу при длине рукоятки оперирования вместе с удлинителем не более 10 м Н 245
Масса, не более кг 38
Габаритные размеры мм 1200×470×385
Разъединитель и привод изготавливаются в исполнении У категории I по ГОСТ 15150-69 в соответствии с техническими условиями ТУ 3414-002-71049501-05.
Температура окружающего воздуха от -45ºC до +40ºC.
Высота установки разъединителя над уровнем моря не более 1000 м.
Скорость ветра при толщине корки льда 10-20 мм не более 15 м/с.
Скорость ветра при отсутствии корки льда не более 40 м/с.
Толщина корки льда до 20 мм.
Срок эксплуатации – 30 лет.
Гарантийный срок эксплуатации – 5 лет.
Комплект поставки разъединителя РЛНД-1-10Б/400
Разъединитель РЛНД-1-10Б/400 УХЛ1 1 шт.
Привод ручной ПР-01 УХЛ1(ПРНЗ-10 УХЛ1) 1 шт.
Паспорт и руководство по эксплуатации 1 шт.
Привод разъединителя ПРНЗ-10 (ПР-01) предназначен для ручного оперирования разъединителем (для включения и отключения главных и заземляющих ножей).
Структура условного обозначения привода ПРНЗ-10 УХЛ1
• П – привод к разъединителю
• Р – ручной
• Н – наружной установки
• З – для разъединителя с ножом заземления
• 10 – номинальное напряжение, кВ
• УХЛ1 – климатическое исполнение и категория размещения по ГОСТ 15150-69
Техническое описание разъединителя РЛНД-1-10Б/400
Рама разъединителя РЛНД представляет собой сварную конструкцию, состоящую из трех параллельно расположенных швеллеров, к торцам которых приварены два уголка. На одном конце каждого швеллера имеется корпус подшипника скольжения, в котором вращается вал с приваренным сверху рычагом, с установленным на нем поворотным изолятором. На другом конце каждого швеллера крепится болтами второй неподвижный изолятор.
Из каждого швеллера выштампована опора для крепления вала ножей заземления.
Рычаги поворотных изоляторов соединены между собой междуполюсной продольной тягой. Регулировка синхронности работы главных ножей осуществляется болтами крепления подвижных изоляторов.
На раме разъединителя РЛНД имеется болт заземления и отверстия для крепления рамы на поддерживающей конструкции.
Изоляция разъединителя РЛНД состоит из шести изоляторов типа С4-80 (могут быть применены и изоляторы других типов) три из которых устанавливаются на рычагах, а остальные на швеллерах рамы. Токоведущая система установлена на верхних фланцах изоляторов разъединителя РЛНД.
Каждый контактный нож поворотных изоляторов представляет собой медную шину. Контакт неподвижных изоляторов состоит из двух параллельно расположенных медных контактных губок. Входные и выходные контакты выполнены из твердого алюминиевого сплава, в соответствии с ГОСТ 10434-82. Контактное нажатие главной токоведущей системы равное 6-8 кг обеспечено пружиной.
Заземляющий контур состоит из трех ножей заземления, гибкого контакта и ножа заземления к которому присоединяется внешняя ошиновка заземляющего контура. Ножи заземления выполнены из стальных пластин, параллельно расположенных, один конец приварен к валу, на другом наклепаны медные контактные пластины. Необходимое контактное напряжение равное 6-8 кг достигается болтовым соединением с цилиндрической пружиной.
Привод ПР-01 имеет штампованный корпус, в который смонтированы валы, один из которых служит для управления подвижными изоляторами, а второй заземляющими ножами. К валам приварены фигурные диски, образующие блокировочную систему, которая не позволяет включение главных ножей при включении заземляющих и наоборот. Привод ПР-01 можно запирать блок – замком в любых конечных положениях ножей. К дискам болтами крепятся две пластины для подсоединения соединительных труб с разъединителем. Включение как главных, так и заземляющих ножей производится поворотом рукоятки привода по часовой стрелке, а отключение против часовой стрелки. Рама и вал заземления покрашены, остальные детали (ножей и контактов) с покрытием ЦSхр.
Консервация разъединителя РЛНД-1-10Б/400
Контактные поверхности, металлические части с гальваническим покрытием разъединителя РЛНД имеют защитные антикоррозийные покрытия консервационной консистентной смазкой.
Гарантийный срок действия консервации – 2 года.
По истечению гарантийного срока действия консервации изделия должны подвергнуться осмотру и при необходимости – переконсервации.
Транспортировка разъединителя РЛНД-1-10Б/400
Транспортировка разъединителей РЛНД и приводов ПР-01 может производиться любым видом транспорта с соблюдением всех предосторожностей при перевозке бьющихся грузов.При погрузочно-разгрузочных работах нельзя допускать сильных толчков, кантовки, ударов и т.д.
Характеристики
Основные
Производитель  Кентауский трансформаторный завод
Страна производительКазахстан
Количество полюсов3(шт.)
