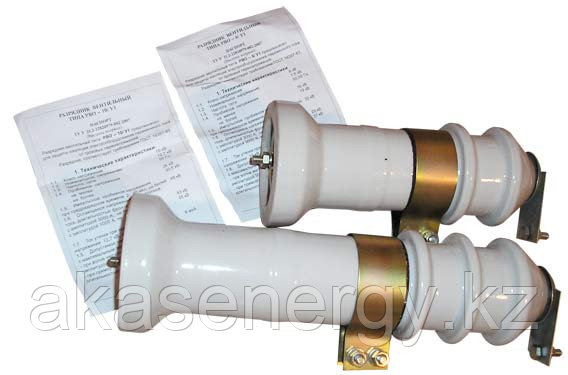

Разрядник РВО-10

Цену уточняйте

  • В наличии
Разрядник РВО-10
Разрядник РВО-10В наличии
Цену уточняйте
+7 (717) 225-69-85
Городской
  • +7 (775) 499-56-38
    Елизавета
  • +7 (775) 499-56-23
    Айым
  • +7 (775) 499-56-37
    Акмарал
+7 (717) 225-69-85
Городской
  • +7 (775) 499-56-38
    Елизавета
  • +7 (775) 499-56-23
    Айым
  • +7 (775) 499-56-37
    Акмарал

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
Разрядники РВО-10 У1 предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования в сетях переменного тока частотой 50 Гц напряжением 10 кВ. Разрядники РВО-10 У1 изготавливаются для сетей с любой системой заземления нейтрали.
Структура условного обозначения разрядника РВО-10 У1
• Р – разрядник
• В – вентильный
• О – облегченный
• 10 – класс напряжения сети, кВ
• У – климатическое исполнение по ГОСТ 15150-69
• 1 – категория размещения по ГОСТ 15150-69
Наличие буквы «Н» в маркировке разрядника означает, что данный разрядник повышенной надежности и долговечности.
Описание разрядника РВО-10 У1
Разрядник вентильный РВО-10 представляет собой защитный аппарат опорно-подвесного исполнения, содержащий последовательно соединенные искровые промежутки и резисторы, заключенные в герметичный фарфоровый корпус, надежно защищающий внутренние элементы разрядника от воздействия внешней среды в течение всего срока эксплуатации.
Защитное действие разрядника обусловлено нелинейной вольтамперной характеристикой резистора, а именно резким уменьшением его сопротивления при импульсных перенапряжениях. Поэтому при появлении опасного для изоляции электрооборудования импульсе перенапряжения через разрядник протекает значительный импульсный ток, а напряжение сети снижается до уровня, безопасного для изоляции защищаемого оборудования.
Технические характеристики разрядника РВО-10 У1
Наименование Единица изм. Значение
Класс напряжения сети кВ 10
Наибольшее длительно допустимое рабочее напряжение, Uнр кВдейств. 12,7
Пробивное напряжение в сухом состоянии и под дождем, min/max кВ 26/30,5
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более кВ 48
Остающееся напряжение, при грозовом импульсе тока 8/20 мкс с амплитудой, не более:
3000 A 43
5000 A 45
Токовая пропускная способность (количество воздействий):
при импульсе тока длительностью 16/40 мкс амплитудой 5 кА раз 20
при импульсе тока длительностью 2000 мкс амплитудой 75 А раз 20
Длина пути утечки внешней изоляции разрядника, не менее см 36
Ток утечки мкА 6
Допустимое тяжение проводов, не менее H 300
Высота разрядника, не более мм 411
Масса разрядника, не более кг 4,2
Условия эксплуатации разрядника РВО-10 У1
Разрядники предназначены для работы в районах с умеренным климатом и промышленной атмосферой, как в закрытом помещении, так и на открытом воздухе. Рабочая температура – от -45°С до +45°С для исполнения У1 и от -10°С до +50°С для исполнения Т1. Высота установки ограничителей – не более 1000 м над уровнем моря. Относительная влажность воздуха – 100% при температуре +28°С .
Информация для заказа
  • Цена: Цену уточняйте
