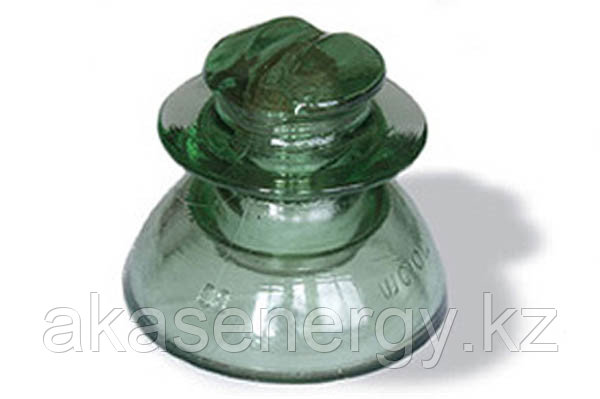

Изолятор штыревой стеклянный ШС
Изоляторы предназначены для изоляции и крепления проводов ЛЭП и в РУ электростанций и подстанций переменного тока напряжением до 10 кВ частотой до 100 Гц.
Структура условного обозначения:
Ш – изолятор штыревой,
С – стеклянный,
X – номинальное напряжение, кВ,
Г – индекс модернизации изолятора
ЛИНЕЙНЫЕ ШТЫРЕВЫЕ СТЕКЛЯННЫЕ ИЗОЛЯТОРЫ
Традиционно для изоляции высоковольтных проводов на напряжение 10-20 кВ применяются штыревые изоляторы. Все штыревые изоляторы в России до 2005 года изготавливались из фарфора. Фарфор является наиболее древним электроизоляционным материалом. До 70-х годов прошлого века все изоляторы изготавливались из фарфора. Основной областью применения электротехнического фарфора было изготовление подвесных тарельчатых изоляторов типа ПФ-6, ПФ-70, ПФ-12 и др. С разработкой в 70-х годах стеклянных изоляторов фарфор стал всё меньше применяться в качестве электроизоляционного материала. Последние исследования немецких ученых выявили неизбежное старение фарфора и возникновение микротрещин в электроизоляционном теле. Этого недостатка полностью лишены изоляторы из электротехнического закаленного стекла. При возникновении мельчайших внутренних дефектов происходит полное разрушение стеклянной детали. При этом сам изолятор остается механически прочным. В стеклянном изоляторе исключено возникновение микротрещин и других дефектов, по которым может происходить короткое замыкание на линиях электропередачи. Это в большинстве своем обеспечило быстрое внедрение стеклянных изоляторов в электросетевых хозяйствах не только в нашей стране, но и по всему миру. В настоящее время сложно найти на высоковольтных линиях электропередачи подвесные фарфоровые тарельчатые изоляторы. Однако на линиях электропередачи 10-20 кВ до последнего времени наиболее массовым изолятором оставался фарфоровый изолятор ШФ-10, ШФ-20.
Ситуация изменилась, когда в 2005 году наш завод освоил производство стеклянного изолятора ШС-10Д. На заводе при освоении было многое сделано впервые в России. Например, впервые в России было сварено электротехническое стекло малощелочного состава С-9, идентичного применяемому составу для высоковольтных изоляторов во Франции. Для производства высоковольтных изоляторов впервые была запущена автоматизированная, роботизированная линия немецкого производства. Впервые при варке электротехнического стекла было применено принудительное перемешивание для лучшего осветления стекломассы, впервые был произведен штыревой стеклянный изолятор в России.
Преимущества нового изолятора первыми оценили специалисты нефтегазового сектора. Они первыми применили этот тип изоляторов в проектах для вдольтрассовых линий электропередачи, а именно там, где очень сложно обслуживать и где требуется надежность работы электрической изоляции в сложных климатических и природных условиях. Изолятор использовался для класса напряжения 10кВ; для линий электропередачи 20кВ изолятор был не рассчитан. С 2005 года завод выпустил более миллиона изоляторов этого типа.
Успешное применение и опыт эксплуатации стеклянных изоляторов на напряжение 10кВ типа ШС-10Д и пожелания электроэнергетиков дало возможность Лыткаринскому арматурно-изоляторному заводу в начале 2009 года разработать и освоить высоковольтный стеклянный изолятор на 20кВ типа ШС-20Д.
ЛИНЕЙНЫЕ ШТЫРЕВЫЕ ИЗОЛЯТОРЫ типа ШС-10Д
Линейные штыревые изоляторы ШС 10 Д
Линейные штыревые стеклянные изоляторы ШС-10 производятся только нашим заводом
Неоспоримым преимуществом стеклянных изоляторов является:
• – отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на отсутствие пузырьков в силовой головке изолятора.
• – контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике.
• – стеклянные изоляторы не стареют, в теле изолятора со временем не появляеются микротрещины
• – стеклянные изоляторы можно быстро идентифицировать на линии при их выходе из строя.
Тип изоля-тора Механ. разруш. сила, КН, не менее Диаметр тарелки (D), мм Строит высота, мм Длинна пути утечки, мм Масса, кг Выдерживаемое напряжение, кВ, не менее
импуль-сное частотой 50 Гц под дождем по уровню радио-помех
ШС 10Д 13 160 145 280 1,9 100 40 40
Традиционно для изоляции высоковольтных проводов на напряжение 10-20 кВ применяются штыревые изоляторы. Все штыревые изоляторы в России до 2005 года изготавливались из фарфора. С разработкой в 70-х годах стеклянных изоляторов фарфор стал всё меньше применяться в качестве электроизоляционного материала. Последние исследования немецких ученых выявили неизбежное старение фарфора и возникновение микротрещин в электроизоляционном теле. Этого недостатка полностью лишены изоляторы из электротехнического закаленного стекла. При возникновении мельчайших внутренних дефектов происходит полное разрушение стеклянной детали. При этом сам изолятор остается механически прочным. В стеклянном изоляторе исключено возникновение микротрещин и других дефектов, по которым может происходить короткое замыкание на линиях электропередачи. Это в большинстве своем обеспечило быстрое внедрение стеклянных изоляторов в электросетевых хозяйствах не только в нашей стране, но и по всему миру. В настоящее время сложно найти на высоковольтных линиях электропередачи подвесные фарфоровые тарельчатые изоляторы. Однако на линиях электропередачи 10-20 кВ до последнего времени наиболее массовым изолятором оставался фарфоровый изолятор ШФ-10, ШФ-20. В 2005 году наш завод освоил производство стеклянного изолятора ШС-10Д. На заводе при освоении было многое сделано впервые в России. Например, впервые в России было сварено электротехническое стекло малощелочного состава С-9, идентичного применяемому составу для высоковольтных изоляторов во Франции. Для производства высоковольтных изоляторов впервые была запущена автоматизированная, роботизированная линия немецкого производства. Впервые при варке электротехнического стекла было применено принудительное перемешивание для лучшего осветления стекломассы, впервые был произведен штыревой стеклянный изолятор в России.
Преимущества нового изолятора первыми оценили специалисты нефтегазового сектора. Они первыми применили этот тип изоляторов в проектах для вдольтрассовых линий электропередачи, а именно там, где очень сложно обслуживать и где требуется надежность работы электрической изоляции в сложных климатических и природных условиях.
Линейные штыревые стеклянные изоляторы ШС-20 Г
Линейные штыревые стеклянные изоляторы ШС-20 производятся только нашим заводом
Успешное применение и опыт эксплуатации стеклянных изоляторов на напряжение 10кВ типа ШС-10Д и пожелания электроэнергетиков дало возможность нашему заводу в конце 2008 года разработать и освоить высоковольтный стеклянный изолятор на 20кВ типа ШС-20Д.
Неоспоримым преимуществом стеклянных изоляторов является:
• – отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на отсутствие пузырьков в силовой головке изолятора.
• – контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике.
• – стеклянные изоляторы не стареют, в теле изолятора со временем не появляеются микротрещины
• – стеклянные изоляторы можно быстро идентифицировать на линии при их выходе из строя.
Тип изоля-тора Механ. разруш. сила, КН, не менее Диаметр тарелки (D), мм Строит высота, мм Длинна пути утечки, мм Масса, кг Выдерживаемое напряжение, кВ, не менее
импуль-сное частотой 50 Гц под дождем по уровню радио-помех
ШС 20Д 13 160 165 380 2,2 100 40 40
Традиционно для изоляции высоковольтных проводов на напряжение 10-20 кВ применяются штыревые изоляторы. Все штыревые изоляторы в России до 2005 года изготавливались из фарфора. С разработкой в 70-х годах стеклянных изоляторов фарфор стал всё меньше применяться в качестве электроизоляционного материала. Последние исследования немецких ученых выявили неизбежное старение фарфора и возникновение микротрещин в электроизоляционном теле. Этого недостатка полностью лишены изоляторы из электротехнического закаленного стекла. При возникновении мельчайших внутренних дефектов происходит полное разрушение стеклянной детали. При этом сам изолятор остается механически прочным. В стеклянном изоляторе исключено возникновение микротрещин и других дефектов, по которым может происходить короткое замыкание на линиях электропередачи. Это в большинстве своем обеспечило быстрое внедрение стеклянных изоляторов в электросетевых хозяйствах не только в нашей стране, но и по всему миру. В настоящее время сложно найти на высоковольтных линиях электропередачи подвесные фарфоровые тарельчатые изоляторы. Однако на линиях электропередачи 10-20 кВ до последнего времени наиболее массовым изолятором оставался фарфоровый изолятор ШФ-10, ШФ-20. В 2005 году наш завод освоил производство стеклянного изолятора ШС-10Д. На заводе при освоении было многое сделано впервые в России. Например, впервые в России было сварено электротехническое стекло малощелочного состава С-9, идентичного применяемому составу для высоковольтных изоляторов во Франции. Для производства высоковольтных изоляторов впервые была запущена автоматизированная, роботизированная линия немецкого производства. Впервые при варке электротехнического стекла было применено принудительное перемешивание для лучшего осветления стекломассы, впервые был произведен штыревой стеклянный изолятор в России.
Преимущества нового изолятора первыми оценили специалисты нефтегазового сектора. Они первыми применили этот тип изоляторов в проектах для вдольтрассовых линий электропередачи, а именно там, где очень сложно обслуживать и где требуется надежность работы электрической изоляции в сложных климатических и природных условиях.
Характеристики
Основные
Производитель  Московский завод высоковольтной арматуры
Страна производительРоссия
ТипИзолятор
Тип изолятораШтыревой
