Изолятор ТФ-20

Изолятор ТФ-20
  • Под заказ 10 дней

Цену уточняйте

Изолятор ТФ-20
Цену уточняйте
Под заказ 10 днейИзолятор ТФ-20
+7717225-56-98
Городской
  • +7778611-08-73 Наталья
  • +7775462-76-37 Денис
  • +7708425-56-98 Офис
  • +7701838-88-16 Акмарал
+7717225-56-98
Городской
  • +7778611-08-73 Наталья
  • +7775462-76-37 Денис
  • +7708425-56-98 Офис
  • +7701838-88-16 Акмарал
  • График работы
  • Адрес и контакты
Изоляторы предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи в распределительных устройствах электр
Линейные штыревые фарфоровые изоляторы предназначены для изоляции и крепления проводов на воздушных линиях электропередачи переменного и постоянного тока напряжением до 1000 В, частотой до 100 Гц, а также линий связи. Отвечают требованиям ДСТУ 3546-97 (ГОСТ 30531-97). Материал изоляционной части – материал керамический электротехнической подгруппы 110 ГОСТ 20419-83.

Наименование    Единица измерения    Значение
Минимальная механическая разрушающая нагрузка    кН    8

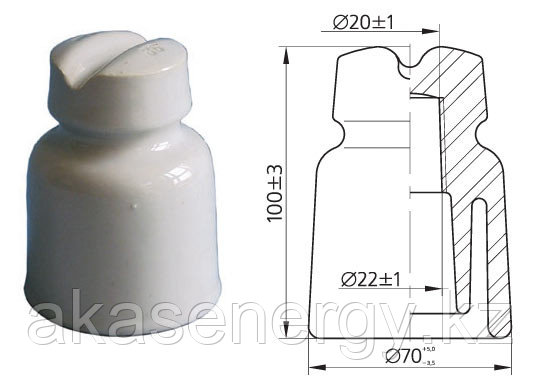

Габаритные размеры:
Диаметр    мм    70
Высота    мм    100
Изоляторы, применяемые для крепления проводов воздушных линий электропередачи, делятся по своей конструкции на штыре¬вые, подобные опорным штыревым, и подвесные. Последние подразделяются на изоляторы тарельчатого типа и стержневые.
Линейные изоляторы испытывают механические нагрузки, которые создаются натяжением проводов и зависят от сечения проводов и длин пролетов между опорами, от температуры проводов, силы ветра и других факторов. Для штыревых линейных изоляторов эти нагрузки являются главным образом изгибающими. Подвесные изоляторы благодаря шарнирному креплению подвергаются только растягивающим усилиям.
Штыревые изоляторы. Провод крепится на верхней или боковой бороздке изолятора с помощью проволочной вязки или специальных зажимов. Сам изолятор навертывается на металлический штырь или крюк, закрепленный на опоре. Чтобы крюк не поворачивался в опоре при натяжении провода, ему придается такая форма, что ось провода и ось ввертываемой в опору части крюка лежат в одной плоскости. При этом натяжение провода не создает вращающего момента относительно оси крюка.
Гнездо с резьбой для ввертывания штыря или крюка углублено в тело изолятора настолько, что верхняя часть штыря или крюка оказывается на уровне шейки изолятора. Этим достигается уменьшение изгибающего момента, действующего на тело изолятора. Механическая прочность штыревых изоляторов характеризуется минимальной разрушающей нагрузкой на изгиб.
При дожде внешняя часть поверхности изолятора оказывается полностью смоченной водой. Сухой остается лишь его нижняя поверхность, поэтому почти все напряжение оказывается приложенным между концом внешнего ребра и штырем. Вследствие этого, несмотря на значительное увеличение диаметра изолятора (он примерно на 35% больше высоты), мокроразрядное напряжение получается почти вдвое меньше, чем сухоразрядное.
Изоляторы типа ШФ20 на напряжение 20 кВ и ШФ35 на напряжение 35 кВ в целях получения необходимых электрической и механической прочностей выполняются из двух фарфоровых частей, склеиваемых цементным раствором. Подвесные изоляторы тарельчатого типа. На линиях 35 кВ и более высокого напряжения применяются преимущественно подвесные изоляторы тарельчатого типа. Путем последовательного соединения таких изоляторов можно получить гирлянды на любое номинальное напряжение. Применение на линиях разного класса напряжения гирлянд из изоляторов одного и того же типа значительно упрощает организацию их массового производства и эксплуатацию.
Как уже отмечалось, из-за шарнирного соединения изоляторы в гирлянде работают только на растяжение. Однако сами изоляторы сконструированы так, что внешнее растягивающее усилие вызывает в изоляционном теле в основном напряжения сжатия и среза. Тем самым используется весьма высокая прочность фарфора и стекла на сжатие.
Характеристики
Основные
Производитель  Московский завод высоковольтной арматуры
Страна производительРоссия
ТипИзолятор
Тип изолятораШтыревой
Род установкиНаружная
СостояниеНовое
