Изоляторы опорно-стрежневые типа ИОС, С предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения свыше 1000 В и частоты до 100 Гц.
Условное обозначение изоляторов типа ИОС:
•    И - изолятор,
•    О - опорный,
•    С - стержневой,
•    110, 35, 20, 10 - номинальное напряжение в кВ,
•    400, 500, 600, 1000, 1250, 2000 - минимальная механическая разрушающая сила на изгиб в кгс.
Условное обозначение изоляторов типа С:
•    С - стержневой,
•    4 - минимальная механическая разрушающая сила на изгиб в кН,
•    80, 195 - испытательное напряжение грозового импульса (полный импульс) в кВ.
Общие обозначения:
•    М - модернизированный,
•    I, II - класс исполнения по длине пути утечки,
•    УХЛ, Т - климатическое исполнение (УХЛ - умеренный холодный климат, Т - тропический климат),
•    1, 2 - категория размещения (1 -для эксплуатации на открытом воздухе).
Изоляционная часть изготавливается из материала керамического электротехнического по ГОСТ 20419: для изоляторов типа С4, ИОС 110-600 М УХЛ1, Т1 и ИОС 110-400 М УХЛ1, Т1 - подгруппа 120, остальные – подгруппа ПО. ГОСТ 25073 и ГОСТ 9984, с 01.01.2004-ТУ 3493-010-00214646-2003.
Изоляторы С4-195-I УХЛ1, С4-195-II УХЛ1 используются в качестве комплектующих изделий для изоляции и крепления токоведущих частей в электрических аппаратах (разъединителях, шинных опорах), комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения 35 кВ частоты до 100 Гц.
Структура условного обозначения:

С – изолятор керамический опорный стержневой;
4 – минимальная механическая разрушающая сила на изгиб;
195 – испытательное напряжение грозового импульса (полная волна), кВ;
I, II – класс по длине пути утечки внешней изоляции;
УХЛ, Т1 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
В соответствии с техническими требованиями изоляторы С4-195-I УХЛ 1, С4-195-II УХЛ1 имеют следующие отличительные особенности:

изоляционная часть изготовлена из высокопрочного материала (подгруппа 120 ГОСТ 20419);
арматура изготовлена из алюминиевого сплава АК12 ГОСТ 1583-93;
армирующий состав – портландцемент ПЦ-500 ДОН;
армировочные швы защищены силиконовым герметиком.

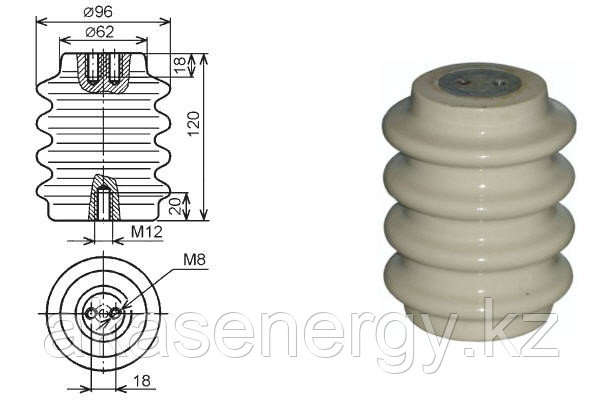

Изолятор С4-195-I УХЛ1
Изолятор С4-195-I УХЛ1 – ООО ПТК ЭНЕРГОМАШ (УКРАИНА)
Изолятор С4-195-II УХЛ1
Изолятор С4-195-II УХЛ1 – ООО ПТК ЭНЕРГОМАШ (УКРАИНА)
Технические характеристики:
Наименование параметра
С4-195-I УХЛ1
С4-195-II УХЛ1
Номинальное напряжение, кВ
35
35
Испытательное напряжение грозового импульса (полная волна), кВ
195
195
Минимальная разрушающая сила на изгиб, кН
4
4
Длина пути утечки, см.
75
105
Масса, кг.
9
13,2
Варианты обозначения: Изолятор C4-195-I-M УХЛ1, C4-195-II УХЛ1, С4-195-1 УХЛ1, С4-195-2 УХЛ1, С-4-195-I УХЛ1, С-4-195-II УХЛ1, С4-195-I УХЛ 1, С4-195-II УХЛ 1, СЧ-195-I УХЛ1, СЧ-195-II УХЛ1, C4-195-I УХЛ 1, C4-195-II УХЛ 1
