Зажим соединительный СОАС: СОАС-70-3, СОАС-95-3, СОАС-120-3, СОАС-150-3

  • Под заказ, 10 дней
  • Оптом и в розницу

Цену уточняйте

+77759500554
Менеджер Столярова Наталья
  • +77172256985
    Городской
  • +77172255698
    Городской
  • График работы
  • Адрес и контакты
Зажим соединительный СОАС: СОАС-70-3, СОАС-95-3, СОАС-120-3, СОАС-150-3
Зажим соединительный СОАС: СОАС-70-3, СОАС-95-3, СОАС-120-3, СОАС-150-3Под заказ, 10 дней
Цену уточняйте
+77759500554
Менеджер Столярова Наталья
  • +77172256985
    Городской
  • +77172255698
    Городской

Описание

Назначение: Для соединения алюминиевых проводов диаметром от 5,1 до 17,5 мм и сталеалюминиевых проводов диа­метром от 4,5 до 19,6 мм (кроме проводов с усиленным стальным сердечником), монтируемых скручиванием. Перед монтажом концы проводов очищают от грязи и окиси согласно инструкции по соединению проводов и вводят в соединительный зажим навстречу друг другу внахлестку. Для обеспечения надежного соединения проводов необходимо сделать 4–4,5 оборота в при­способлении МИ-189А для проводов сечением до 35 мм2 или в приспособлении МИ-230А для проводов сечением до 185 мм2. Для соединения провода АЖС70/39 необходимо сделать 5,5 оборотов в приспособлении МИ-230А.

Зажимы должны соответствовать требованиям ТУ 3449-009-4006454.

Обозначение

СОАС-70-3

СОАС-95-3

СОАС-120-3

СОАС-150-3

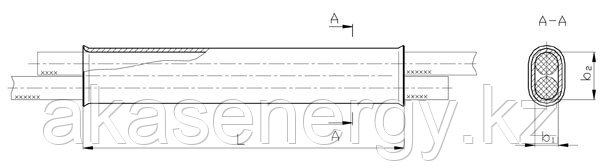

Размеры, мм



b1

12,5

15

17

19

b2

26

31

35

39

L

450

750

900

1000

Масса, кг

0,23

0,465

0,76

0,92

Для проводов



по ГОСТ 839-80

76  4/11

95 120 95/16

150 120/19 120/27

150/19 150/24 150/34

Марки АЖС по ТУ 16-705. 183-81

70/39

Прочность заделки Р, кН, проводов марок, не менее

А, АКП

10,159

13,306 17,901

21,978

АН, АНКП

21,57

27,298

АЖ, АЖКП

29,416

37,227

АС, АСК, АСКП, АСКС

21,717

30,032

37,369 44,518

41,676 47,051 56,379

АЖС

58,5
