Зажимы типа САС: САС-500-1, САС-500-2, САС-500-3
- Под заказ
- Оптом и в розницу
Отправка с 06 октября 2023Цену уточняйте
Заказ только по телефону
- +7 (775) 313-58-33Елизавета
- +7 (702) 445-02-72Айым
- +7 (778) 611-08-73Сатбай
Описание
Назначение: Для соединения сталеалюминиевых проводов сечением 185 мм2 и выше.
Корпус зажимов изготавливается из труб специального профиля.
Сердечник, предназначенный для соединения стальной части проводов, имеет профиль сечения аналогичный профилю корпуса. Корпус соединительного зажима и сердечник монтируются опрессованием матрицами на гидравлических прессах.
Зажимы типа САС должны соответствовать требованиям ТУ 3449-005-40064547-01.
|
Обозначение |
САС-500-1 |
САС-500-2 |
САС-500-3 |
||||
|
Деталь зажима |
корпус |
сердеч. |
корпус |
сердеч. |
корпус |
сердеч. |
|
|

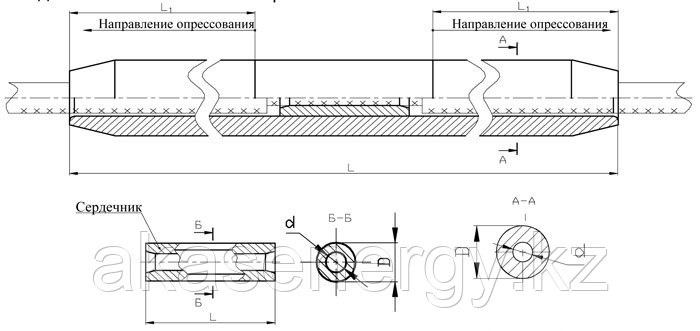

Размеры, мм |
d |
31 |
15,5 |
32,5 |
11,5 |
32,5 |
17 |
|
D |
51,5 |
22,5 |
55,5 |
20 |
55,5 |
25 |
|
|
L |
510 |
80 |
540 |
80 |
540 |
90 |
|
|
L1 |
195 |
— |
210 |
— |
210 |
— |
|
|
Масса, кг |
1,99 |
2,56 |
2,54 |
||||
|
Номинальное сечение для сталеалюмин. проводов по ГОСТ 839-80 (алюм./сталь), мм2 |
400/51 450/56 |
500/26 500/27 |
500/64 |
||||
|
Прочность заделки провода, кН, не менее |
108,4 118,2 |
100,9 101,2 |
133,4 |
||||
|
Матрица опрессования |
МШ-44,2 |
МШ-18,5 |
МШ-47,6 |
МШ-16,5 |
МШ-47,6 |
МШ-20,8 |
|
