Оптовые и розничные цены уточняйте
Назначение: Для соединения медных проводов методом местного обжатия.
Монтаж осуществляется при помощи клещей МИ–19А.
Соединительные овальные зажимы типа СОМ изготовляются по особому заказу.
Зажимы должны соответствовать требованиям ТУ 34 13.10310–90.
|

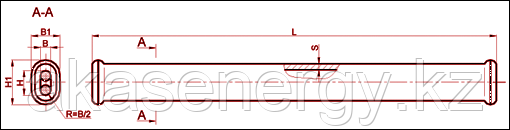

Обозначение
|
Провода марки М по ГОСТ839-80 |
Размеры, мм |
Масса, кг |
|||||
|
Номинальное сечение, мм2 |
Прочность заделки провода, кН, не менее |
А |
а |
В |
b |
L |
||
|
СОМ-35-1 |
35 |
11,614 |
20,4 |
17,0 |
11,9 |
8,5 |
122 |
0,097 |
|
СОМ-50-1 |
50 |
15,753 |
23,4 |
20,0 |
13,4 |
10,0 |
173 |
0,151 |
|
СОМ-70-1 |
70 |
22,699 |
26,6 |
23,2 |
15,0 |
11,6 |
193 |
0,195 |
|
СОМ-95-1 |
95 |
31,517 |
30,2 |
26,8 |
16,8 |
13,4 |
258 |
0,295 |
|
СОМ-120-1 |
120 |
39,240 |
34,0 |
30,0 |
19,0 |
15,0 |
280 |
0,420 |
|
СОМ-150-1 |
150 |
47,148 |
38,0 |
34,0 |
21,0 |
17,0 |
300 |
0,510 |
