Кабель АСБЛ-10 3х120
Цену уточняйте
- В наличии
- Оптом и в розницу
Кабель АСБЛ-10 3х120В наличии
Цену уточняйте
+7 (717) 225-69-85
Городской- +7 (775) 313-58-33Елизавета
- +7 (702) 445-02-72Айым
- +7 (778) 611-08-73Сатбай
возврат товара в течение 14 дней по договоренности
Расшифровка кабеля АСБЛ-10 3х120 (ож):
- А ― Алюминиевая токопроводящая жила
- С ― Свинцовая оболочка
- Б ― Броня из двух стальных лент
- л ― В подушке под броней имеется слой из пластмассовых лент

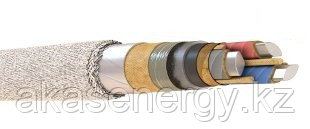

Элементы конструкции кабеля АСБЛ 10кВ 3х120 (ож):
- Алюминиевая токопроводящая жила:
― однопроволочная сечением 25-240 кв.мм
― "ож",
― многопроволочная сечением 70-800 кв.мм; - Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
― цифровая: 1, 2, 3, 4,
― цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная; - Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Свинцовая оболочка;
- Подушка из битума, пленки ПВХ и крепированной бумаги;
- Броня из стальных лент;
- Наружный покров из волокнистых материалов.
Область применения кабеля АСБЛ-10 3х120 (ож):
Кабель АСБЛ с сечением 3х120 (ож)предназначен для передачи и распределения электрической энергии в стационарных установках для сетей на напряжение тока 10 кВ частотой 50 Гц.Кабель применяется для прокладки в земле при среднем и высоком уровне активности коррозии грунтов, с наличием или отсутствием блуждающих токов. Кабель силовой АСБЛ 3х120 (ож)-10 характеризуется высокой устойчивостью к изгибам, благодаря защитной оплётке. Следует отметить, что кабель не распространяет горение и может быть использован в пожароопасных зонах и на взрывоопасных территориях.
Характеристики АСБЛ 3х120 (ож)-10
- Рабочая температура ― от -50 до +50 °С;
- Предельно допустимая рабочая температура для кабелей АСБЛ напряжением 10 кВ ― 70 °С;
- Температура прокладки ― не ниже ― 0 °С;
- Величина монтажных изгибов для однопроволочного исполнения ― не менее 25 диаметров по оболочке;
- Величина монтажных изгибов для многопроволочного исполнения ― не менее 15 диаметров по оболочке;
- Срок службы ― 30 лет.
Электрические характеристики кабеля АСБЛ-10 3х120 (ож):
Сопротивление токопроводящих жил на 1 км длины при температуре 20 °С, Ом:- для однопроволочного исполнения ― не более 29,11;
- для многопроволочного исполнения ― не более 29,4;
- для кабелей АСБЛ напряжением 6 и 10 кВ ― 200;
Характеристики
| Электрические характеристики | |
|---|---|
| Сопротивление изоляции | 200 МОм |
| Конструктивные особенности | |
| Количество жил | 3 |
| Материал изоляции | Пропитанная бумажная изоляция |
| Сечение жилы | 120 кв.мм |
| Площадь сечения | 120 кв. мм |
| Наличие изоляции | Да |
| Основные | |
| Упаковка | Катушка |
| Тип провода | Силовой |
| Страна производитель | Россия |
| Гарантийный срок | 54 мес |
| Срок службы | 30 лет |
| Механические характеристики | |
| Минимальный радиус изгиба | 15 мм |
| Максимальная рабочая температура | 80 град. |
Информация для заказа
- Цена: Цену уточняйте
