Описание кабеля ААБл 3х70 (ож) (10 кВ)
Кабель ААБл-10 3х70 (ож) предназначен для электропередачи в неподвижных установках в сетях на напряжение переменного тока ― 10 кВ с частотой 50 Гц и 24кВ ― на напряжение постоянного тока (в 2,4 раза больше переменного). Кабель данного типа с 2-мя алюминиевыми сечениями по 1,5кв.мм используется для сетей метрополитена, железнодорожных полотен, трамваев, троллейбусов, т.е. для электрифицированного транспорта.
Расшифровка силового кабеля ААБл 3х70 (ож) (10кВ)
- А ― Алюминиевая токопроводящая жила
- А ― Алюминиевая оболочка
- Б ― Броня из двух стальных лент
- л ― В составе подушки дополнительная лавсановая лента

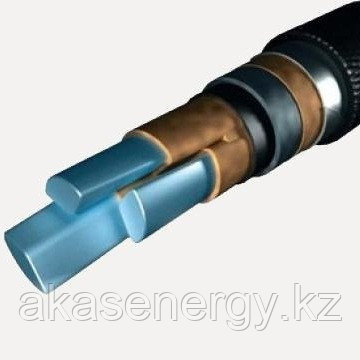

Элементы конструкции кабеля ААБл 3х70 (ож) (10кВ)
- Алюминиевая токопроводящая жила:
- - однопроволочная (класс 1) сечением 25-240 кв. мм., ― многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
- Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- маркировка жил: ― цифровая: 1, 2, 3, 4, ― цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
- Заполнение из бумажных жгутов;
- Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
- Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
- Алюминиевая оболочка;
- Подушка из битума, пленки ПВХ и крепированной бумаги;
- Броня из стальных лент;
- Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.
Область применения кабеля ААБл 3х70 (ож) (10кВ)
Чаще всего кабель ААБл-10 3х70 (ож) эксплуатируется в умеренном и холодном климате (от -50 до +50). Кабель можно прокладывать в земляных траншеях с невысоким показателем коррозионной активности. Монтировать кабель необходимо в участки земли, где отсутствуют блуждающие токи. Нельзя подвергать кабель растягивающим нагрузкам, чтобы не повредить стальную броню и экран. Кабель марки ААБл-10 3х70 (ож) может быть проложен без предварительного подогрева при температуре не ниже 0°С (в соответствии с ГОСТ 18690). Кабели с вязким пропитывающим составом без применения специальных устройств (например, стопорных муфт) предназначены для прокладки на трассах с разностью уровней между высшей и низшей точками расположения кабеля не более 15 метров.
Срок эксплуатации не менее 30 лет. Срок может быть продлен в зависимости от технического состояния кабеля.
Основные | |
---|---|
Конструкция кабеля | Гибкая |
Тип провода | Силовой |
Страна производитель | Россия |
Упаковка | Катушка |
Производитель | Камкабель |
Гарантийный срок | 54 мес |
Срок службы | 30 лет |
- Цена: Цену уточняйте
