Расшифровка провода СИП-4 4х95-1:
С - Самонесущий
И - Изолированный
П - Провод
4 - Тип конструкции: провод самонесущий с четырьмя алюминиевыми фазными токопроводящими жилами, с изоляцией из сшитого полиэтилена 0,66/1 кВ
4 - количество жил
95 - сечение жилы
1 - номинальное напряжение

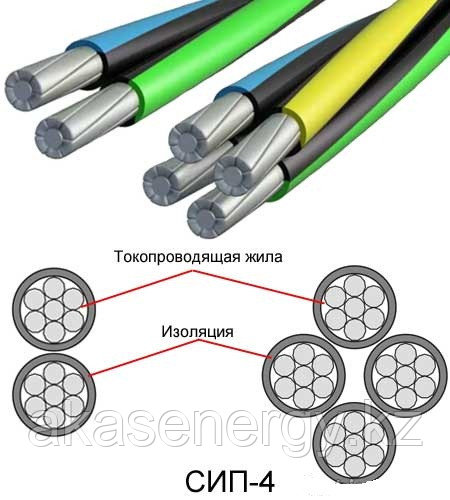

Элементы конструкции провода СИП-4 4х95-1:
Жила - алюминиевая, много проволочная, круглая, уплотненная (отдельная несущая жила в конструкции отсутствует).Изоляция - термопластичный светостабилизированный ПВД.
Назначение: для передачи и распределения электроэнергии в воздушных линиях электропередачи и ответвлений к вводам в жилые дома и хозяйственные постройки.
Условия эксплуатации и монтажа провода СИП-4 4х95-1:- рабочая температура от -50 до +50 °С;
- температура прокладки не ниже -20 °С;
- допустимая температура нагрева токопроводящих жил, °С:
- в нормальном режиме работы - 70;
- в режиме перегрузки (до 8 часов в сутки) - 80;
- короткое замыкание с протеканием тока КЗ до 5 секунд - 135;
- разрывная прочность фазного провода, кН, не менее:
- при сечении троса 25 мм2 - 4,1;
- при сечении троса 50 мм2 - 7,3;
- при сечении троса 95 мм2 - 13,7.
Электрические характеристики провода СИП-4 4х95-1:
- номинальное рабочее напряжение - 0,66 кВ или 1 кВ;
- частота переменного тока - 50 Гц;
- электрическое сопротивление фазных жил постоянному току на 1 км длины при температуре 20 °С, Ом, не более:
- при сечении жилы 25 мм2 - 1,200;
- при сечении жилы 50 мм2 - 0,641;
- при сечении жилы 95 мм2 - 0,320;
- допустимый ток нагрузки, А:
- при сечении фазной жилы 25 мм2 - 115;
- при сечении фазной жилы 50 мм2 - 180;
- при сечении фазной жилы 95 мм2 - 280.
Характеристики
Основные | |
---|---|
Упаковка | Катушка |
Тип провода | Силовой |
Страна производитель | Россия |
Информация для заказа
- Цена: Цену уточняйте
