Изолятор полимерный ЛК-70/220 А УХЛ1
Изолятор полимерный ЛК-70/220 А УХЛ1В наличии
Цену уточняйте
+77759500554
Менеджер Столярова Наталья
  • +77018388816
    Менеджер Мухамбетжанова Акмарал
  • +77172256985
    Городской
  • +77172255698
    Городской

Описание

Изолятор ЛК 70/220-А-2 полимерный линейный подвесной стержневой предназначен для изоляции и крепления проводов воздушных линий электропередачи и в распределительных устройствах электростанций и подстанций переменного тока.

Основные элементы конструкции линейного изолятора:
  • стеклопластиковый стержень-диэлектрик, несущий механическую нагрузку;
  • полимерная оболочка, защищающая несущий стеклопластик от атмосферных воздействий и формирующая необходимую длину пути утечки тока. Оболочка выполнена из кремнийорганической резины;
  • металлические оконцеватели, закрепляемые на концах стеклопластикового стержня, предназначены для присоединения изолятора к проводам и опоре лини электропередачи. Оконцеватели оцинкованы горячим способом;
  • экранная арматура, закрепленная на оконцевателях, обеспечивает выравнивание напряженности электрического поля и выполняет роль дугоотводящего элемента.
Срок эксплуатации линейного изолятора не менее 30 лет.

Условное обозначение изолятора ЛК 70/220-А-2:
Л - вид конструкции изолятора: стержневой, подвесной, линейный;
К - материал защитной оболочки - кремнийорганическая резина;
70 - класс изолятора: значение нормированной разрушающей механической силы при растяжении в килоньютонах;
220 - класс изолятора: значение номинального напряжения линий электропередачи в киловольтах;
А - индекс модификации изолятора: проушина-пестик;
2 - максимальная степень загрязнения по ГОСТ 9920, при которой может применяться изолятор.
Изолятор ЛК ЛК 70/220-А-2 - линейный стержневой подвесной изолятор с защитной оболочкой изоляционной части из кремнийорганической резины класса 70/150, модификации А, район применения изолятора по степени загрязненности атмосферы 2.



Изолятор ЛК 70/220-А-2 полимерный линейный подвесной стержневой

Наименование параметра

Значение

Номинальное напряжение, кВ

220

Механическая разрушающая сила при растяжении, не менее, кН

70

Строительная высота Н, мм

2095

Длина изоляционной части L, мм

1830

Длина пути утечки, см

480

Диаметры экранов, мм d

120

D

350

Масса, не более, кг

6,0

Степень загрязнения (СЗ) по ГОСТ 9920 (ПУЭ, 7-е издание гл. 1.9)

2

Испытательное напряжение промышленной частоты для изоляторов: в сухом состоянии, кВ

395

под дождём, кВ

395

Значение напряжения полного грозового импульса, не менее, кВ

950

Информация для заказа

  • Цена: Цену уточняйте

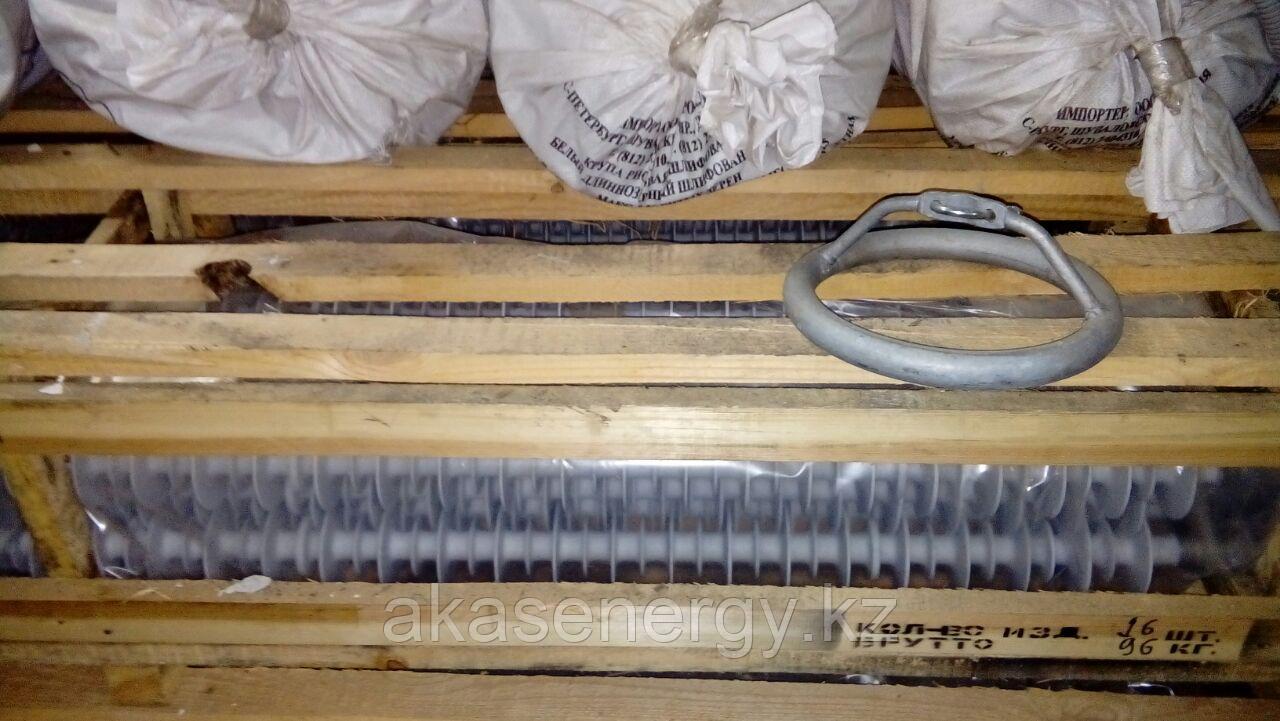

  • Способ упаковки: Упаковка - Ящик -16шт
